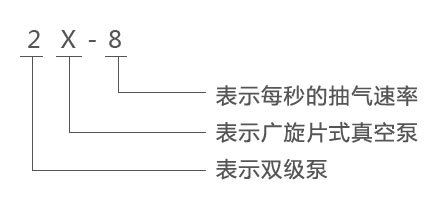

2X型真空泵為雙級結構，它的工作性能由高壓級與低壓級二部分組成，它的吸入口與真空容器或真空設備連接，在運轉時容器內的氣體將大量吸入與排出。
允許長期運轉，被抽氣體相對溫度大于90％時，應開氣鎮閥。
廣泛用于電子器件制造、真空干燥、過濾、浸漬、涂膜、焊接、冶煉及實驗室裝備等。
2X型真空泵為雙級結構，它的工作性能由高壓級與低壓級二部分組成，它的吸入口與真空容器或真空設備連接，在運轉時容器內的氣體將大量吸入與排出。
l、抽除氣體的基本設備之一，它可單獨使用，也可與增壓泵、擴散泵、分子泵等超高真空泵連接在一起作為前級泵使用，廣泛用于電子器件制造、真空干燥、過濾、浸漬、涂膜、焊接、冶煉及實驗室裝備等。
2、在環境溫度5℃～40℃范圍內，進氣口壓強小于10托的條件下，允許長期運轉，被抽氣體相對溫度大于90％時，應開氣鎮閥。
3、進氣口連續敝通大氣運轉不得超過3分鐘。
4、不適用于抽除對金屬有腐蝕的、對泵油起化學反應的、含有顆粒塵埃的氣體，以及含氧過高的、爆炸性的、有毒的氣體。
| 1 | 高真空室外 | 2 | 進氣嘴 | 3 | 轉子 | 4 | 過氣管 | 5 | 排氣閥門 |
| 6 | 低真空室 | 7 | 轉子 | 8 | 刮片 | 9 | 彈簧 | 10 | 排氣閥門 |

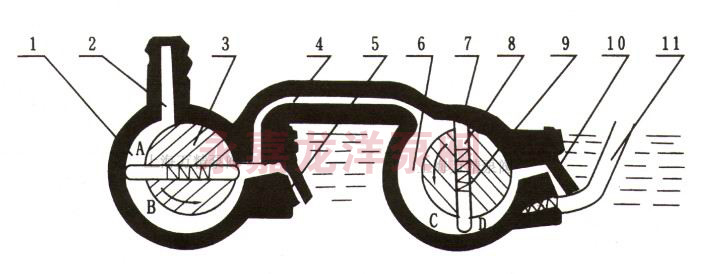

圖1是旋片式真空泵泵原理圖，轉子3及7與高真空室外1及低真空室6相切，轉子3及7沿箭頭方向旋轉，帶動轉子槽內滑動的轉片旋轉,由于彈簧9及離心力的作用, 轉片外端緊貼高低真空室的內表面滑動,把轉子與高低真空室所形成的月洼形空間從進氣嘴2到排氣閥門5和從過氣管4到排氣閥門10之間分隔開來,形成二或三個容積,并且周期性的大小變化,當在圖示旋片式真空泵位置繼續旋轉時A及C容積逐漸增大,被抽容積氣體沒進氣嘴進入泵內,同時B及D容積逐漸減少,壓力升高,隨后沖開排氣閥門5及10,將氣體排出真空室外,氣體經過油面而排于大氣之中,因為油是淹住排氣門的,故能防止氣體返回真空室。當抽氣壓強較高時,高低真空室的閥門都排氣,相當于單級泵,當真空度較高時,全部氣體進入真空室,再由排氣閥門10排出,此時二級串聯即進入雙級泵工作。
如被抽除的氣體中含有較高的蒸汽氣體時，在氣體受到壓縮而其蒸汽的分壓強超過此蒸汽在泵內溫度下的飽和壓強時，此時蒸氣被壓縮成為液體，旋片式真空泵無法排出，而混在真空油內，使泵的性能大大降低。如果摻入適量的空氣，使蒸汽在受到壓縮時，其分壓強也低于泵溫的飽和壓強，則蒸汽在變成液體前就能被排出泵外去，故本系列2X-4以上的泵都裝有能放入一定量氣體的摻氣閥11見圖1
| 2X雙級旋片式真空泵 | 2X-2 | 2X-4A | 2X-8A | 2X-8 | 2X-15A | 2X-15 | 2X-30 | 2X-70 | ||
| 2 | 4 | 8 | 15 | 30 | 70 | |||||
| 極限真空 | 關氣鎮 開氣鎮 | Pa(Torr) | 6.0×10-2(≤5×10-3)110 | |||||||
| 6.0×10-1(≤5×10-3) | (≤1×10) | |||||||||
| 電動機功率(KW) | 0.37 | 0.55 | 1.1 | 1.5 | 3 | 5.5 | ||||
| 溫升(℃) | ≤40 | |||||||||
| 進氣口徑(mm) | 18 | 25 | 40 | 40 | 65 | 80 | ||||
| 轉速(r/min) | 450 | 590 | 420 | |||||||
| 用油量(L) | 0.7 | 1.0 | 2.0 | 2.8 | 3.0 | 4.2 | ||||
| 噪聲dB(A) | 68 | ≤68 | ≤70 | ≤75 | ≤78(～70) | ≤80(～75) | ||||
| 外形尺寸(cm) | 56×31×39 | 56×34×37 | 79×43×54 | 79×53×54 | 78×50×56 | 91×65×70 | ||||
| 適用電磁閥型號 | DDC-JQ25 | DDC-JQ40 | DDC-JQ65 | DDC-JQ80 | ||||||
| 重量(kg) | 58 | 55 | 80 | 110 | 232 | 330 | ||||
| 冷卻方式 | 自然冷卻 | 水冷 | 自然冷 | 水冷 | ||||||
| 冷卻水量(L/min) | - | ＞0.5 | - | ＞0.8 | ＞1 | ＞2 | ||||
2X-2A,2X-4A型雙級旋片式真空泵外形安裝尺寸圖

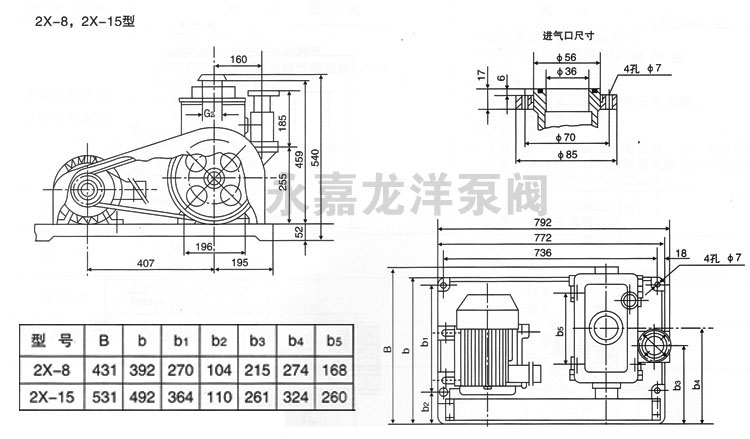

2X-8,2X-15型雙級旋片式真空泵外形安裝尺寸圖

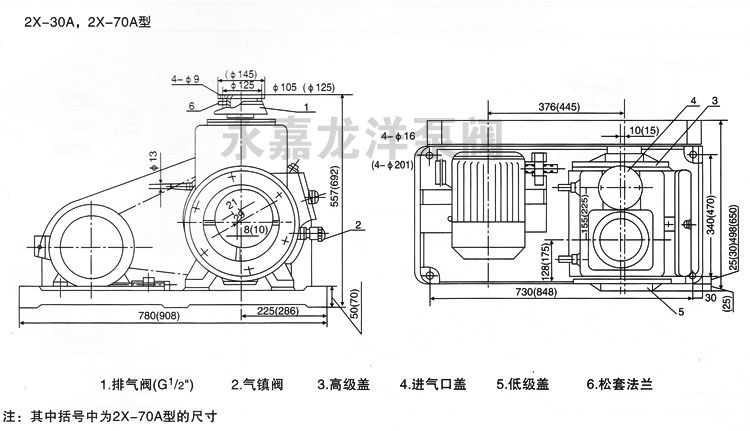

2X-30A,2X-70A型雙級旋片式真空泵外形安裝尺寸圖
2X-4A型(新)雙級旋片式真空泵外形安裝尺寸圖
2X-4B型雙級旋片式真空泵外形安裝尺寸圖
