主要送吸濃漿稠液、裝料及懸浮物質的污水，也可作煤礦排水及含有泥塊的流體。
品牌：龍洋泵閥
型號：NL
材質：鑄鐵、不銹鋼
流量：20~180立方米/小時
揚程：8~20m
驅動方式：電動
功率：1.5~22KW
用途：主要送吸濃漿稠液、裝料及懸浮物質的污水，也可作煤礦排水及含有泥塊的流體。
NL污水泥漿泵是單級單吸立式離心泵,主要部件有蝸殼、葉輪、泵座、泵殼、支撐筒、電機座、電動機等組成。蝸殼、泵座、電機座、葉輪螺母是生鐵鑄造、耐腐蝕性較好,加工工藝方便。葉輪為三片單園弦彎葉,選用半封閉葉輪,并采用可鍛鑄鐵、所以強度高,耐腐蝕;加工方便,通過性好,效率高。為了減輕重量和減少車削量、泵軸是優質碳素鋼冷拉園鋼制造。 污水泥漿泵座中裝有四只骨架油封和軸套,防止軸磨損,延長軸的使用壽命。本小型泥漿泵可垂直或傾斜使用,占地面積小,蝸殼需埋在工作介質中工作,容易啟動,不需引水,旋轉方向應從電機尾部看是順時針方向工作。總機長度備有各種規格,以便使用單位根據用途因地制宜地選用。
1、NL型泥漿泵，使用于礦山、造紙、印染、環保、石墨、云母、黃金、陶瓷、煉油、石油、化工、農場、鹽場、碘場、染化、釀酒、食品、化肥、焦化選廠、建筑、大理石廠、金礦、泥漿、流沙、泥塘、污塘、污濁液送吸濃漿稠液、裝料及懸浮物質的污水作業，也可作煤礦排水及含有泥塊的流體。
2、立式泥漿泵若與高壓水泵，水槍配合，組成水力機械化土方工程機組，就可用作于土地平整，河道與池塘的疏浚、鑿開等小型水利工程的挖方與輸方，以及城市的防空工程，以下工程。
3、養魚用作帶水清塘、魚池增氧等。
| 型 號 |
轉速n (r/min) |
流量Q (m3/h) |
揚程H (m) |
效率η (%) |
電機功率 (Kw) |
|
NL50-8 NL50A-8 |
1430 | 20-30 | 8-9 | 42 | 1.5 |
|
NL50-12 NL50A-12 |
1430 | 25-38 | 12-14 | 41 | 3 |
|
NL65-16 NL65A-16 |
1430 | 50-60 | 15-18 | 42 | 5.5 |
|
NL76-9 NL76A-9 |
1430 | 50-70 | 9-10 | 59 | 3 |
|
NL80-12 NL80A-12 |
1430 | 80-120 | 11-13 | 56 | 7.5 |
|
NL100-16 NL100A-16 |
1430 | 80-100 | 15-17 | 61 | 15 |
|
NL150-12 NL150A-12 |
1430 | 100-150 | 11-13 | 66 | 18.5 |
|
NL150-16 NL150A-16 |
1430 | 120-180 | 15-20 | 65 | 22 |
|
序號 |
型式/另件名稱 |
NL,NLF,NW |
||
|
編號 |
數量 |
備注 |
||
|
1 |
網罩 |
1 |
1 |
|
|
2 |
葉輪螺母 |
2 |
1 |
|
|
3 |
葉輪 |
3 |
1 |
|
|
4 |
泵殼 |
4 |
1 |
|
|
5 |
泵座 |
5 |
1 |
|
|
6 |
0型圈 |
6 |
1 |
改進型用機械密封 |
|
7 |
油封 |
7 |
4 |
改進型用機械密封 |
|
8 |
軸套 |
8 |
1 |
改進型用機械密封 |
|
9 |
出水彎頭 |
9 |
1 |
|
|
10 |
泵軸 |
10 |
1 |
|
|
11 |
軸承 |
11 |
2 |
|
|
12 |
從動聯軸器 |
12 |
1 |
|
|
13 |
主動聯軸器 |
13 |
1 |
|
|
14 |
聯接筒 |
14 |
1 |
|
|
15 |
軸承座 |
15 |
2 |
|
|
16 |
聯接軸 |
16 |
1 |
|
|
17 |
支撐筒 |
17 |
2 |
|
|
18 |
軸承蓋 |
18 |
1 |
|
|
19 |
從動聯軸器 |
19 |
1 |
|
|
20 |
電機座 |
20 |
1 |
|
|
21 |
電機座C |
21 |
1 |
帶固定板用 |
|
22 |
主動聯軸器 |
22 |
1 |
|
|
23 |
電動機 |
23 |
1 |
|
|
24 |
彈性塊 |
24 |
1 |
|
(一)、拆卸
1、拆卸電鈄或面定板，出水管。
2、拆卸蝸殼和葉輪蝶每，輕擴葉輪背面，拆鍵葉輪。
3、拆凼從動半聯軸器，再拆卸鍵、然后把電機座拆卸，與支撐筒分離。
4、拆卸泵座與支撐筒螺栓，使其分幵。
5、從軸上拆卸軸套與軸承。
(二)、安裝
1、對所有零件進行檢査是否有缺損，所有紙墊兩面都要涂一層簿黃油，在軸承內加上三分之二黃油。
2、骨架油封必須注滿黃油后放入泵座，再裝上軸承。
3、軸套內裝上0型密封圈后涂上黃油。
4、把承裝在電機座上，放上紙墊，擋油圈，裝上軸與支撐筒用螺釘固定。
5、放上紙墊，裝上軸承、軸套、鍵、泵座和葉輪，旋緊葉輪螺母后用手旋轉葉輪，轉動靈活即可。
6、放上紙墊裝上泵殼，用螺釘固定并裝上濾網。然后再用手拔動葉輪，轉動靈活即可。
7、泵軸上裝上鍵和從動聯軸器，在電機軸上裝上鍵與主動聯軸器，然后將電機與電機座螺栓固定。裝好后要求與主動聯軸器與從動聯軸器之間軸向間隙應為1~1.5毫米。
1、本泵使用電源必須是三相四線制，若無接地線，必須加裝，以防漏電。工作時，須在就近裝有與電機相符的電路熔斷器和?關，以防葉輪雜物卡死時燒壞電機。

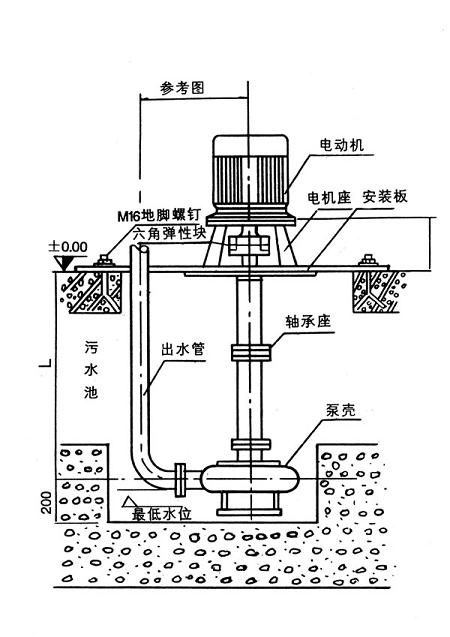

2、本泵使用時可不必安裝任何基礎裝置即能運轉，只要斜靠牢固即可，必要時用繩索系牢以防意外。起動后必須檢查電機旋轉方向，不得反轉超過一分鐘。
3、當被吸送的液體中含有較多的雜草、鐵絲、木條、磚塊等雜物時，必須事先盡量清除掉、并可采取加放鐵絲籃等方法，防止雜物吸入泵內造成葉輪打壞，卡死和管道阻塞等事故。
4、泵體在吸泥及其他污濁物后應給予短期吸水，以便沖洗泵體及管道內部。
5、在露天工作時，電機應裝護罩，以防雨水等浸入電機。
6、在河底，池底吸泥宜吊掛在三腳架上，并可擱在浮筒或船上移動作業，在進行土方工程作業時，高壓水沖碎的土塊直徑不得大于吸入口三分之一。
7、本泵規定的轉速是泵的**轉速，不得任意提高;減低轉速使用不限，但功效顯著降低。
8、本泵在吸送厚泥，濃稠液體或高揚程，長距離輸送泥漿時，負荷降低，但不能用改變結構的方法來增大負荷。
9、 一般運轉1250小時左右，進行泵的定期保養，拆卸泵座查看軸承，和泵的密封情況，清洗并更換黃油，必要時更換油封，軸套和其他零件。保養及更換零件的注意事項請見安裝。〈采用機械密封運泵轉3500小時左右進行定期保養)。
10、當長期停止使用時，應將蝸殼拆，擦干零件并在相對運動接合表面涂以簿油，存放在干燥地方以備以后使用。
|
現象 |
產生原因 |
排除方法 |
| 不啟動與運轉 |
1、饋電線有斷路。 2、電壓太低。 3、兩個半聯軸器間無軸向間隙并卡死。 4、葉輪被雜物卡住。 5、葉輪與蝸殼緊貼。 6、螺帽脫落和平鍵損壞使葉輪打滑。 7、聯軸器平鍵損壞。 |
1、查看熔斷保險絲和接線，并更換之。 2、調高電壓或等電壓升高后再用。 3、調整兩個半聯軸器之間軸向間隙為0.5毫米。 4、排除雜物。 5、重新裝配，分離葉輪和蝸殼。 6、安裝平鍵與螺帽。 7、換裝平鍵。 |
| 超負荷 |
1、泵各部裝配不當，轉動困難，異物卡住。 2、同心度變動，軸承損壞，軸變形。 3、旋向相反。 4、揚程過低，流量過大。 |
1、重新裝配，取出異物。 2、修正零件，調換軸承。 3、變換電機旋向。 4、盡量避免長時間使用。 |
| 流量不足 |
1、吸口被阻，泥潭糞坑欠深，泵吸不到泥糞。 2、輸泥管被阻。 3、電機轉速低于額定轉速。 4、葉輪打壞。 5、揚程過高，輸送過遠。 6、旅向相反。 7、泄漏較大。 8、葉輪上繞有雜物。 9、介質太稠或供應量不路。 |
1、排除吸口阻檔物，移動泵，使蝸殼全部埋入泥漿糞水中。 2、檢査管道，取出阻檔物。 3、提高電機轉速。 4、調換葉輪。 5、減少揚程，縮短輸送距離。 6、改換電機旋向。 7、檢查泄漏原因，并更換引起泄漏的另件。 8、排除雜物。 9、沖稀介質，增大供應量。 |
| 噪聲與震動 |
1、葉輪與蝸殼磨擦。 2、軸承已損壞或少油。 3、泵軸與電機不同心，軸彎曲。 4、螺帽有松動。 5、蝸殼中有雜物。 6、工作液中有硬物。 7、吸口有空氣滲入。 8、汲送液體溫度過高。 |
1、檢查泵的裝配并調整之。 2、調換軸承或加油。 3、調同心，校正軸。 4、擰緊螺帽。 5、排除雜物。 6、控制進泵雜物尺度，加密濾網。 7、深埋蝸殼。 8、降低液體溫度。 |
1、提供污水泥漿泵口徑、揚程、流量(m3/h)、電機功率(KW)、轉速(r/min)、電壓〔V〕、材質污水泥漿泵是否帶附件以便我們的為您正確選型。
2、若已經由設計單位選定我公司的污水泥漿泵產品型號，請按污水泥漿泵型號直接向龍洋泵閥銷售部訂購。
3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們龍洋泵閥的技術專家為您審核把關。
