2XZ-2
直接聯系
永嘉龍洋泵閥有限公司.
浙江
1萬元以下
龍洋
2XZ-2
3278
2XZ-1-2XZ-15
該泵的技術參數為6×10-2,泵與電機連軸，高轉速，外型小，結構緊湊，流動性工作方便，我公司特采用金屬刮片，
適用于擴散泵的前級泵，精密儀器的配套與實驗室，醫藥、食品包裝，電子等單位使用。
適用于擴散泵的前級泵，精密儀器的配套與實驗室，醫藥、食品包裝，電子等單位使用。
2XZ系列真空泵為雙級直聯結構，它的工作性能由高壓級與低壓級二部分組成，它的吸入口與真空設備連接，在運轉時容器內的氣體將大量吸入與排出，當設備獲得真空時，高壓級排氣閥封閉，高壓級吸入的氣體將轉送到第二級，并經第二級吸入與排出，這樣真空設備可獲得一定的真空，該泵的技術參數為6×10-2,泵與電機連軸，高轉速，外型小，結構緊湊，流動性工作方便，我公司特采用金屬刮片，適用于擴散泵的前級泵，精密儀器的配套與實驗室，醫藥、食品包裝，電子等單位使用。
1、泵是獲得真空的基本設備，它可單獨使用，亦可作為各類高真空的系統的前級泵和預抽泵。
2、泵進氣口連續敞通大氣運轉，不得超過三分鐘。
3、泵不適用于抽除對金屬月腐蝕性的，對泵油起化學反應的、含有顆粒塵埃的氣體，以體含氧過高的，有爆炸性的氣體。
4、真空泵不得作壓縮泵或輸送泵用。
5、真空泵的工作環境：溫度5℃－40℃范圍內，相對溫度不大于90％，進氣口壓強小于1333Pa的條件下允許長期連續運轉。
6、裝接電源時，按電機標牌的規定接線，應注意電機旋轉方向與支座上的箭頭方向一致。
7、連續被抽容器的管道，其直徑應不小于泵的進氣口直徑，且管道應短和彎頭少，同時注意管道的泄漏。
8、每次起動前著重查看油位，以停泵時注油至油標玻璃直徑的4-5高度為宜。
9、泵油采用清潔的SY1634－701號真空泵油。
10、泵可在通大氣或任何真空度下一次起動。XZ－1單級型泵如果起動困難，可撥掉進氣管塞帽起動，隨后投入運轉。
1、直聯旋片式真空泵使用時，應水平放置于干燥、通風和清潔的場所，與周邊距離大于2cm，前后端不少于5cm的空間距離，配套安裝于設備上時，應保證風葉罩殼端的正常進風；
2、直聯旋片式真空泵在配套機器上的安裝；拆除底板下的橡膠機腳，用ST4.2自攻螺釘連接，如有特殊的安裝要求，請與本廠聯系；
3、直聯旋片式真空泵進氣口可根據進氣口的螺紋要求連接，也可用皮管插入；
4、若直聯旋片式真空泵所排出的氣體對人體健康或工作環境有影響，可在排氣口上接上管道引出工作場所或作環保處理；
5、如有特殊需要，可在直聯旋片式真空泵的進氣嘴安裝電磁閥；
6、若抽除的氣體含有大量水蒸氣、溫度過高及含有塵埃等，應在直聯旋片式真空泵進氣口管道上加冷卻器、過濾器等相應的裝置，以免影響泵的正常使用。
| 型號 | 抽氣速度 (L／S) | 極限真空(Pa) | 轉速 (rpm) | 工作電壓 (V) | 電機功率 (kw) | 進氣口直徑 (mm) | 用油量 (L) | 泵油溫升 (℃) | 外形尺寸 | 總重量 | |||
| 氣鎮關 | 氣鎮開 | 長 | 寬 | 高 | |||||||||
| XZ-0.5 | 0.5 | 10 | 1400 | 220 | 0.09 | 7 | 0.18 | >40 | 225 | 110 | 220 | 7.2 | |
| XZ-1 | 1 | 10 | 1400 | 220 | 0.12 | 10 | 0.25 | >40 | 275 | 110 | 220 | 7.5 | |
| 2XZ-0.25 | 0.25 | 6.7×10-1 | 220 | 0.12 | 10 | 0.3 | >40 | 440 | 125 | 224 | 11 | ||
| 2XZ-0.5 | 0.5 | 6.7×10-2 | 1.33 | 1400 | 220 | 0.18 | 13 | 0.42 | 445 | 125 | 256 | 13 | |
| 2XZ-1 | 1 | 6.7×10-2 | 1.33 | 1400 | 220 | 0.25 | 19 | 0.4 | >40 | 445 | 125 | 256 | 14 |
| 2XZ-2 | 2 | 6.7×10-2 | 1.33 | 1400 | 380/220 | 0.37 | 19 | 0.48 | 478 | 148 | 277 | 20 | |
| 2XZ-4 | 4 | 6.7×10-2 | 1.33 | 1400 | 380/220 | 0.55 | 30 | 0.55 | 518 | 148 | 277 | 22 | |
| 2XZ-8 | 8 | 6.7×10-2 | 1.33 | 1400 | 380 | 1.1 | 30 | 0.7 | >50 | 575 | 185 | 315 | 55 |
| 2XZ-15 | 15 | 6.7×10-2 | 1.33 | 1400 | 380 | 1.5 | 40 | 0.8 | >70 | 578 | 185 | 315 | 55 |

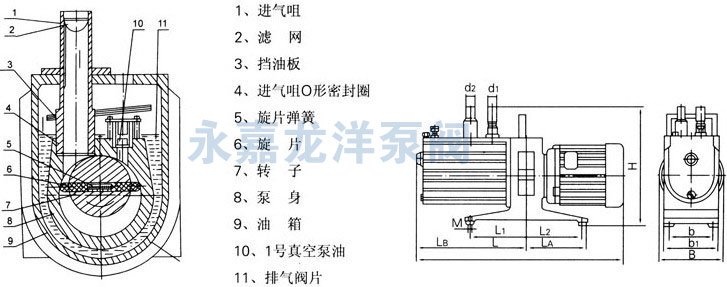

| 外型 | L | L1 | L2 | L3 | L4 | B | b | b1 | d1 | d2 | M | H |
| XZ-0.1 | 220 | 40 | 45 | 96 | 55 | 85 | 65 | 85 | 8 | 7 | 138 | |
| 2XZ-0.25 | 400 | 80 | 110 | 175 | 125 | 125 | 74 | 104 | 10 | 23 | M6 | 224 |
| 2XZ-0.5 | 445 | 95 | 125 | 215 | 140 | 125 | 86 | 116 | 13 | 23 | M6 | 256 |
| 2XZ-1 | 445 | 95 | 125 | 215 | 140 | 125 | 86 | 116 | 13 | 23 | M6 | 256 |
| 2XZ-2 | 478 | 135 | 135 | 223 | 150 | 148 | 96 | 126 | 19 | 23 | M6 | 277 |
| 2XZ-4 | 518 | 135 | 135 | 263 | 150 | 148 | 96 | 126 | 19 | 23 | M6 | 277 |
| 2XZ-8 | 575 | 110 | 110 | 450 | 125 | 185 | 150 | 185 | 32 | 23 | φ9 | 315 |
| 2XZ-15 | 575 | 110 | 110 | 450 | 125 | 185 | 150 | 185 | 32 | 23 | φ9 | 315 |
1、保證2XZ型旋片式真空泵的清潔，防止雜物進入泵內。
2、保持2XZ型旋片式真空泵油位。
3、存放下當水份或其它揮發性物質進入泵內而影響極限真空時，可開氣鎮閥凈化之，觀察極限真空回升情況，數小時無效，應更換泵油，必要時可再次更換。換油方法：泵運轉約半小時，使油變稀，停泵從放油孔放油，再敞開進氣口運轉10～20秒鐘，此間可從吸氣口緩緩加入少量清潔泵油，以更換泵腔內存油。如出來的油很臟，后者可重復進行。
4、2XZ型旋片式真空泵不可混入柴油、汽油等其它飽和蒸汽壓較大的油類，以免降低極限真空。拆洗泵內零件時，一般用紗布擦拭即可以。妻金屬碎屑、砂泥或其它有害物質必須清洗時，可用汽油等擦洗，干燥后方可裝配，切忌用汽油浸泡。
5、倘若因泵需拆開清洗或檢修，必須注意拆裝步驟，以免損壞機件。動開關。
一、拆卸：
1、放油
2、松開進氣咀法蘭螺釘，拔出進氣咀，松開氣鎮法蘭螺釘，拔出氣鎮閥。
3、拆下油箱。
4、拆除止回閥開口銷，拆下止回
