SZ扇形閘門

直接聯系

河南驕陽機械設備有限公司

河南

產品規格型號

參考報價：

面議

型號：

關注度：

1797

應用行業：

煤炭、礦山、冶金、建材、電力、水利、輕工和化工等行業

產品介紹

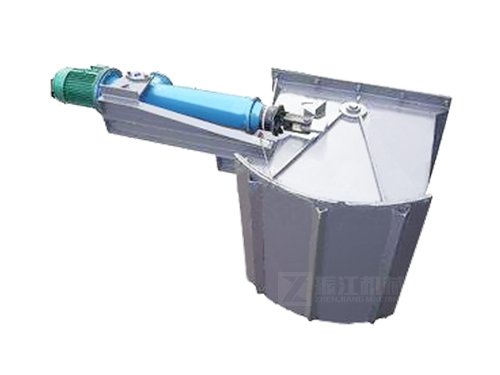

SZ扇形閘門

SZ扇形閘門-河南振江機械

▌適用行業

煤炭、礦山、冶金、建材、電力、水利、輕工和化工等行業

▌適用物料

煤化工、石油化工、橡膠、造紙、制藥等

▌產品簡介

SZ扇形閘門廣泛應用于礦山、煤炎、冶全、化工、建材等行業各種物料料倉下裝車及裝載，屬間斷性裝車閘門，型式結構分為手動、電液動、氣動等，其操作簡單、靈活可靠，運行平穩、故障率低，可以快速切斷料流，是較理想的裝車設備。

▌產品結構

扇形閘門由本體、扇形閘板、軸、密封件、電液推桿等部件構成。

▌工作原理

設備通過手動或電動執行機構推動搖桿使扇形閘板沿軸心旋轉開啟，物料隨即下落；待接料裝置滿載后再推動搖桿使扇形閘板復位，關閉截斷下落的物料。

▌產品特點

1、扇形閘門選用鋼板制作而成，結構簡單，維護方便；

2、可采用電液推桿驅動，運行平穩、故障率低，使用方便。

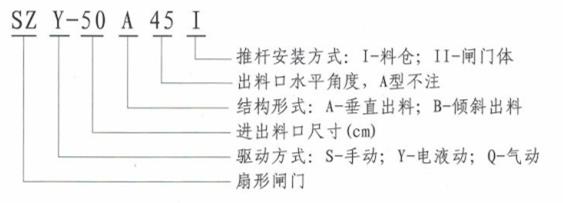

▌型號說明

▌技術參數

手動扇形閘門

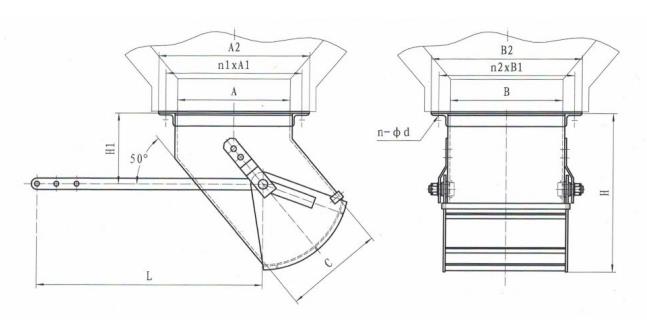

手動扇形閘門外形簡圖

SZ扇形閘門手動扇形閘門外形簡圖-河南振江機械

手動扇形閘門主要尺寸表

型號	A	n1×A1	A2	B	n2×B1	B2	n×Φd	C	H	H1	L
SZS-20B50	200	2×130	300	200	2×130	300	8-Φ14	200	640	260	800
SZS-25B50	250	2×155	350	250	2×155	350	8-Φ14	250	640	260	800
SZS-30B50	300	2×180	400	300	2×180	400	8-Φ14	300	640	260	800
SZS-40B50	400	2×230	500	400	2×230	500	8-Φ18	350	700	300	900
SZS-50B50	500	3×190	626	500	3×190	626	12-Φ18	400	760	340	1000
SZS-60B50	600	3×224	726	600	3×224	726	12-Φ18	450	840	400	1200

注：閘門尺寸也可按用戶要求設計制作。

電液動A型扇形閘門

AⅠ型

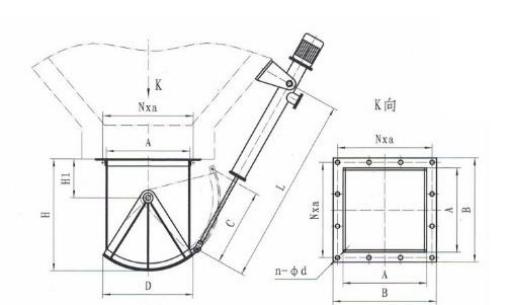

電液動AⅠ型扇形閘門外形簡圖

SZ扇形閘門電液動AⅠ型扇形閘門外形簡圖-河南振江機械

電液動AⅠ型扇形閘門安裝尺寸表

型號	主要安裝尺寸（mm）									電液推桿型號	功率（kw）
	主要安裝尺寸（mm）
	A	B	C	D	H	H1	L	N×a	n-Φd
SZY-20AⅠ	200	300	220	220	300	80	950	2×130	8-Φ14	DYT450-220	0.75
SZY-30AⅠ	300	400	320	320	400	80	1100	2×180		DYT700-320	1.1
SZY-40AⅠ	400	500	420	420	480	90	1250	2×230		DYT700-420	1.1
SZY-50AⅠ	500	626	530	520	560	100	1415	3×190	12-Φ18	DYT100-530	1.5
SZY-60AⅠ	600	726	630	620	620	120	1565	3×224	12-Φ18	DYT1000-630
SZY-70AⅠ	700	826	730	720	720	120	1715	3×258	12-Φ23	DYT1000-730
SZY-80AⅠ	800	950	835	820	800	150	1905	3×294	12-Φ23	DYT1750-835	2.2
SZY-100AⅠ	1000	1150	1035	1020	960	150	2205	4×270	16-Φ27	DYT1750-1035	2.2
SZY-120AⅠ	1200	1380	1235	1220	1020	180	2505	4×325	16-Φ27	DYT2500-1235	3

注：閘門尺寸也可按用戶要求設計制作。

AⅡ型

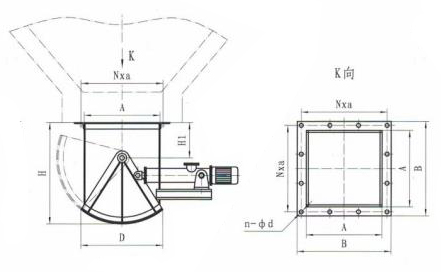

電液動AⅡ型扇形閘門外形簡圖

SZ扇形閘門電液動AⅡ型扇形閘門外形簡圖-河南振江機械

電液動AⅡ型扇形閘門安裝尺寸表

型號	主要安裝尺寸（mm）							電液推桿型號	功率 (kw)
型號	A	B	D	H	H1	n1×a1	n-Φd	電液推桿型號	功率 (kw)
SZY-20AⅡ	200	300	220	300	80	2×130	8-Φ14	DYT450-200	0.75
SZY-30AⅡ	300	400	320	400	80	2×180		DYT700-260	1.1
SZY-40AⅡ	400	500	420	480	90	2×230		DYT700-280	1.1
SZY-50AⅡ	500	626	520	560	100	3×190	12-Φ18	DYT1000-210	1.5
SZY-60AⅡ	600	726	620	620	120	3×224	12-Φ18	DYT1000-230
SZY-70AⅡ	700	826	720	720	120	3×258	12-Φ23	DYT1000-250

注：SZY-20AⅡ、SZY-30AⅡ、SZY-40AⅡ底座向下安裝，SZY-50AⅡ、SZY-60AⅡ、SZY-70AⅡ底座向上安裝。

電液動B型扇形閘門

B45Ⅰ型

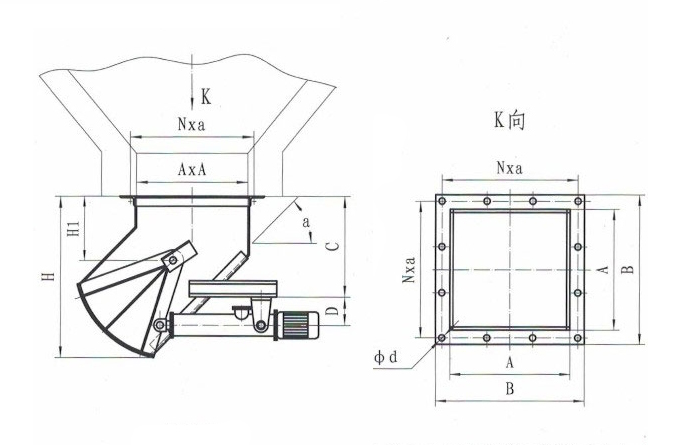

電液動B45Ⅰ型扇形閘門外形簡圖

SZ扇形閘門電液動B45Ⅰ型扇形閘門外形簡圖-河南振江機械

電液動B45Ⅰ型扇形閘門安裝尺寸表

型號	主要安裝尺寸(mm)								電液推桿型號	功率 (kw)
型號	A	B	C	H	H1	L	N×a	n-Φd	電液推桿型號	功率 (kw)
SZY-20B45Ⅰ	200	300	220	620	160	880	2×130	8-Φ14	DYT450-220	0.75
SZY-30B45Ⅰ	300	400	320	720	200	1030	2×180		DYT750-320	11
SZY-40B45Ⅰ	400	500	420	850	250	1180	2×230		DYT750-420	1.1
SZY-50B45Ⅰ	500	626	530	950	300	1345	3×190	12-Φ18	DYT100-530	1.1
SZY-60B45Ⅰ	600	726	630	1020	350	1495	3×224	12-Φ18	DYT1000-630	1.5
SZY-70B45Ⅰ	700	826	730	1100	450	1645	3×258	12-Φ23	DYT1000-730
SZY-80B45Ⅰ	800	950	830	1150	450	1795	3×294	12-Φ23	DYT1750-830
SZY-100B45Ⅰ	1000	1150	1035	1300	500	2202	4×270	16-Φ27	DYT1750-1035	2.2
SZY-120B45Ⅰ	1200	1380	1035	1350	500	2268	5×260	20-Φ27	DYT2500-1035	3.0

注：1、出料口水平角度α分為45°和60°兩種，本表只列45°閘門。2、閘門尺寸也可按用戶要求設計制作。

B45Ⅱ型

電液動B45Ⅱ型扇形閘門外形簡圖

SZ扇形閘門電液動B45Ⅱ型扇形閘門外形簡圖-河南振江機械

電液動B45Ⅱ型扇形閘門安裝尺寸表

型號	主要安裝尺寸(mm)								電液推桿型號	功率 (kw)
型號	A	B	C	D	H	H1	N×a	n-Φd	電液推桿型號	功率 (kw)
SZY-20B45ⅠⅠ	200	300	120	200	420	160	2×130	8-Φ14	DYT450-130	0.75
SZY-30B45ⅠⅠ	300	400	200	200	560	200	2×180		DYT700-150	1.1
SZY-40B45ⅠⅠ	400	500	215	250	675	250	2×230		DYT700-180	1.1
SZY-50B45ⅠⅠ	500	626	335	250	850	300	3×190	12-Φ18	DYT100-230	1.5
SZY-60B45ⅠⅠ	600	726	408	250	970	350	3×224	12-Φ18	DYT1000-260
SZY-70B45ⅠⅠ	700	826	480	250	1100	400	3×258	12-Φ23	DYT1000-310

注：1、出料口水平角度α分為45°和60°兩種，本表只列45°閘門。2、閘門尺寸也可按用戶要求設計制作。

獲取更多信息，請訪河南驕陽機械設備有限公司網站
