河南驕陽機械設備有限公司
南京
面議
·
2908
冶金、煤礦、選礦、建材、化工等行業
▌適用行業
冶金、煤礦、選礦、建材、化工等行業
▌適用物料
金屬礦石、煤炭、建筑石料等
▌產品簡介

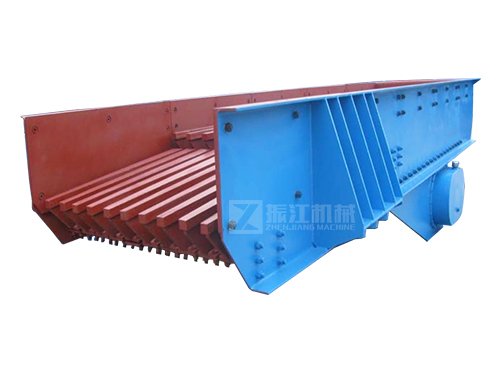

ZSW/GZT棒條振動給料機適用于破碎機前大塊物料的均勻給料，特別適合于黑色或有色金屬礦石、建筑石料粗碎前的給料用。該系列給料機由于在接近排料端的給料面布有分級作用縫隙可調的棒條，所以在進行給料同時能將物料中泥土及細碎粒級的物料分離出去使其后面的破碎機更有效發揮作用。采用自同步激振器，也可采用振動電機。結構采用高強度螺栓聯接，錳鋼制造的護板和棒條，結構堅固、強度高、耐沖擊、耐磨損。
▌產品結構
棒條振動給料機主要由振動機架、彈簧、振動器、電機振動架及電機等組成。

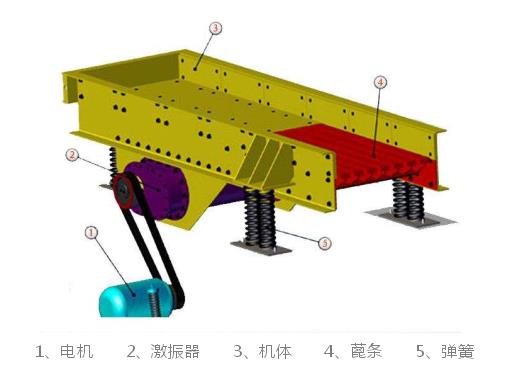

ZSW/GZT棒條振動給料機結構簡圖
▌工作原理
該機采用雙偏心軸激振器，保證設備能承受大塊物料下落的沖擊，給料能力大，在生產流程中可以把塊狀、顆粒狀物料從料倉中均勻、定時、連續的給到受料裝置中去。GZT/ZSW系列振動給料機可分為鋼板結構和篦條結構，鋼板結構的給料機多用于砂石生產線，將物料全部均勻地送入破碎設備中；而篦條結構的給料機，可對物料進行粗篩分，使系統在配置上更經濟合理。

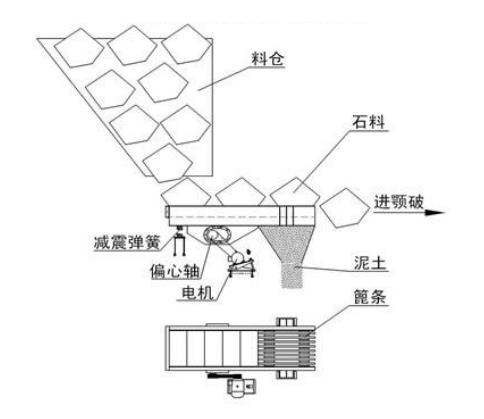

ZSW/GZT棒條振動給料機工作原理示意圖
▌產品特點
1、直線運動軌跡，振動平穩、噪聲低、耗能小；
2、柵條設計合理，可防止物料堵塞，無沖料現象、壽命長；
3、柵條間隙可調，重量輕、體積小、維護保養方便。
▌型號說明
▌技術參數
ZSW/GZT棒條振動給料機外形簡圖
ZSW/GZT棒條振動給料機技術參數表
| 型號 | 工作面積(m2) | 入料 粒度 (mm） | 處理量(t/h） | 雙振幅(mm） | 振頻r/min | 電機功率（kw） | 主要安裝尺寸（mm) | 重量(kg) | ||||||||
| 盲板 | 棒條 | L | L1 | L2 | B | B1 | H | HI | H2 | |||||||
| GZT0720 | 0.7 | 0.7 | ≦400 | 150-175 | 6-9 | 960 | 2.2X2 | 2600 | 1800 | 180 | 700 | 1137 | 1679 | 736 | 469 | 3936 |
| GZT0930 | 1.2 | 1.35 | 200-230 | 6-9 | 960 | 3.0X2 | 2680 | 1850 | 255 | 925 | 1376 | 2011 | 800 | 483 | 4359 | |
| GZT1230 | 1.8 | 1.8 | ≦700 | 260-300 | 6-9 | 960 | 4.0X2 | 3263 | 2148 | 464 | 1225 | 1675 | 2087 | 929 | 684 | 4808 |
| GZT1245 | 3 | 2.4 | 280-350 | 6-9 | 960 | 5.5X2 | 4760 | 3000 | 750 | 1225 | 1675 | 2370 | 900 | 655 | 5690 | |
| GZT1535 | 3 | 2.3 | 300-400 | 6-9 | 960 | 5.5X2 | 4007 | 2400 | 534 | 1530 | 1961 | 1980 | 510 | 305 | 5994 | |
| GZT1560 | 6 | 3 | ≦1000 | 400-600 | 6-9 | 960 | 7.5X2 | 6378 | 3860 | 1012 | 1590 | 2042 | 2814 | 920 | 710 | 11153 |
