廣泛適用于冶金、礦山、煤炭、建材、化工、電力、糧食、機械等行業。
─
▌適用行業
廣泛適用于冶金、礦山、煤炭、建材、化工、電力、糧食、機械等行業。
▌適用物料
適用于各種顆粒狀、粉狀物料。
▌產品簡介
DMA電磁振動給料機是采用非金屬材料、多彈簧板結構的新型振動給料設備，具有工作平穩、給料精度高、噪音低、安裝方便等特點，該給料機廣泛用于礦山冶金、煤炭、建材、化工、電力、機械、糧食等各行業中，用于把狀、顆粒狀及粉狀物料從貯倉或漏斗中均勻、連續、定量地給到受料裝置中去，特別適用于自動配料、定量包裝、生產流程自動化、給料精度要求高的場合。
▌產品結構

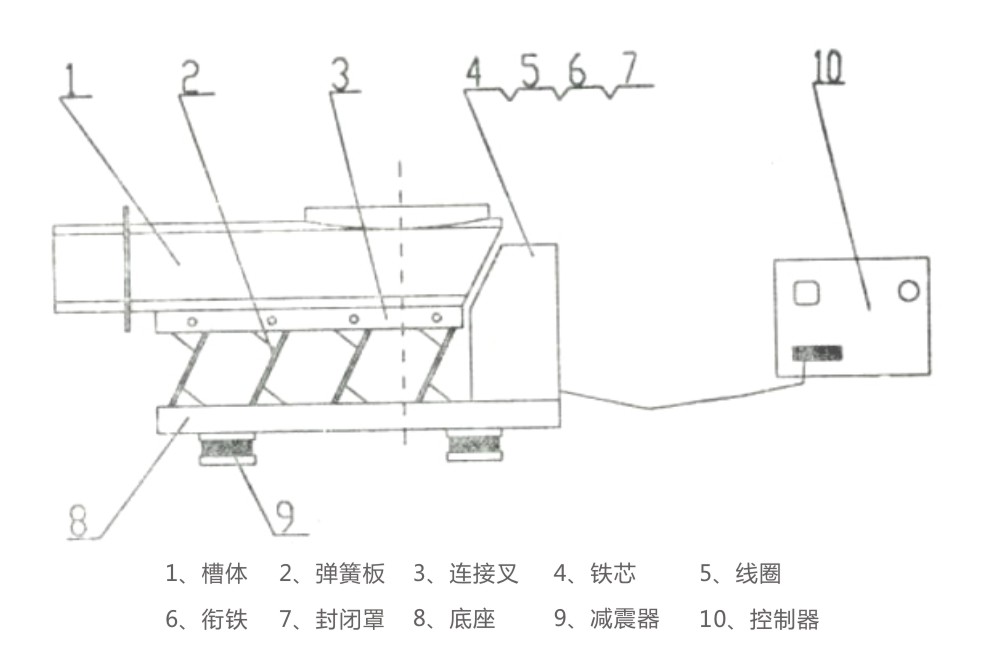

DMA電磁振動給料機結構簡圖
▌工作原理
DMA電磁振動給料機是一個較為完整的雙質點定向強迫振動的彈性系統，整個系統工作在低臨界共振狀態，主要利用電磁激振器驅動槽體以一定的傾角做往復振動，使物料沿槽移動。圖為電磁振動給料機的工作原理。物料置于由主振彈簧支撐的供料槽體上，銜鐵與槽體的主振彈簧連成一體，線圈纏繞在鐵芯上。由于線圈中流過的是經過半波整流后的單向脈動電流，因此，電磁鐵就產生了相應的脈沖電磁力(圖 )。在交流電的正半周，脈動電流流過線圈，在鐵芯和銜鐵之間產生一脈動電磁吸力，使槽體向后運動，激振器的主彈簧發生變形，儲存勢能;在負半周期內，線圈中無電流通過，電磁力消失，銜鐵在彈簧力的作用下與電磁鐵分開，使料槽向前運動，這樣料槽就以交流電源的頻率，連續地進行往復振動。
DMA電磁振動給料機工作原理示意圖
▌產品特點
1、結構合理緊湊、重量輕、整體重心偏移較小，安裝維修方便，無轉動部件，不需潤滑、運行費用較低；
2、設計理論合理，整機能耗低；
3、均勻定量，給料精度高；
4、無級調節給料量，可實現自動化控制和集中控制；
5、給料時物料運行按拋物線軌跡前進，對給料槽體磨損小；
6、該機不適用于300℃以上的熱物料和具有防爆要求的場合。
▌技術參數
| 型號 | 生產率 | 雙振幅 (mm) | 額定 電壓 (V) | 額定 電流 (A) | 功率 (kw) | 振動 次數 (次/分) | 配套控制箱 | 設備 重量 (kg) | |
|---|---|---|---|---|---|---|---|---|---|
| m3/h | t/h | ||||||||
| DMA2 | 1.5 | 2.5 | 1.75 | AC220 | 0.25 | 0.03 | 3000 | XKZ—V | 18 |
| DMA4 | 3 | 4.9 | 1 | 0.06 | XKZ—5G2 | 52 | |||
| DMA8 | 5.5 | 8.8 | 2.3 | 0.15 | XKZ—5G2 | 80 | |||
| DMA16 | 11 | 16.5 | 3.8 | 0.2 | XKZ—10G2 | 145 | |||
| DAM32 | 22 | 33 | 7 | 0.45 | XKZ—20G2 | 234 | |||
| DAM63 | 43 | 65 | 10.6 | 0.65 | XKZ—20G2 | 410 | |||
| DMA125 | 90 | 138 | 10 | 1.5 | XKZ—50G2 | 850 | |||
| DMA250 | 200 | 320 | 1.5 | AC380 | 10 | 3 | XKZ—50G3 | 1740 | |
注：以上生產率按堆比重1.6t/m3計算，濕度30%的河砂試驗測定的，適用時根據輸送物料的實際比重?fù)Q算生產給料量。
▌安裝工藝
1、敞開式

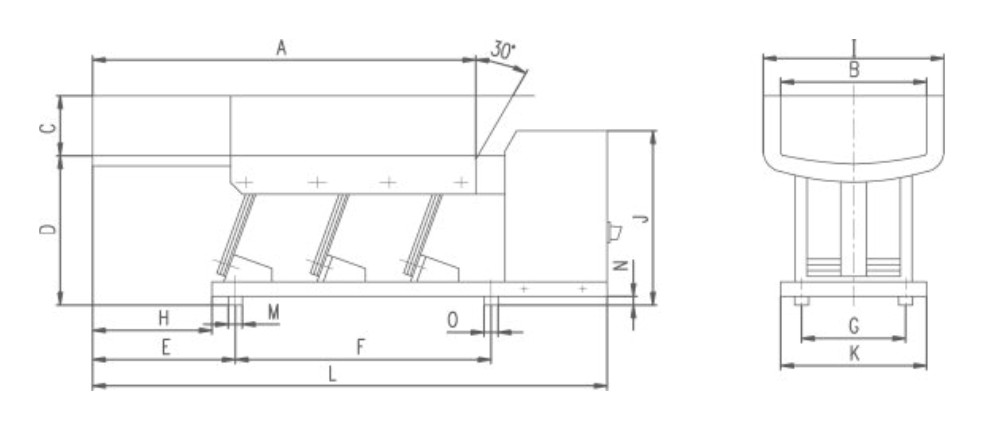

敞開式外形圖
敞開式外形尺寸表
單位：mm
| 型號 | A | B | E | F | H | I | J | K | L | D |
| DMA2F | 350 | 150 | 188 | 240 | 160 | 215 | 235 | 180 | 500 | 80 |
| DMA4F | 500 | 175 | 209 | 340 | 164 | 215 | 280 | 180 | 550 | 100 |
| DMA8F | 650 | 250 | 251 | 400 | 241 | 300 | 390 | 240 | 895 | 150 |
| DMA16F | 800 | 300 | 256 | 640 | 206 | 340 | 469 | 280 | 1125 | 170 |
| DMA32F | 870 | 450 | 327 | 660 | 267 | 460 | 532 | 360 | 1190 | 194 |
| DMA63F | 1000 | 600 | 452 | 600 | 352 | 650 | 605 | 400 | 1352 | 245 |
| DMA125F | 1250 | 800 | 666 | 750 | 466 | 900 | 724 | 520 | 1816 | 315 |
| DMA250F | 1500 | 1100 | 640 | 900 | 540 | 1300 | 930 | 730 | 2090 | 430 |
注：封閉型進、出料口尺寸由用戶自定。
2、懸掛式
安裝方式可分為座式安裝和懸掛式安裝。正常給料時可下傾10°安裝，對粘性或含水量較高的物料或細粉料可下傾15°安裝使用。但用于配料、定量給料和自動稱量時，為保證給料精度，建議水平安裝。

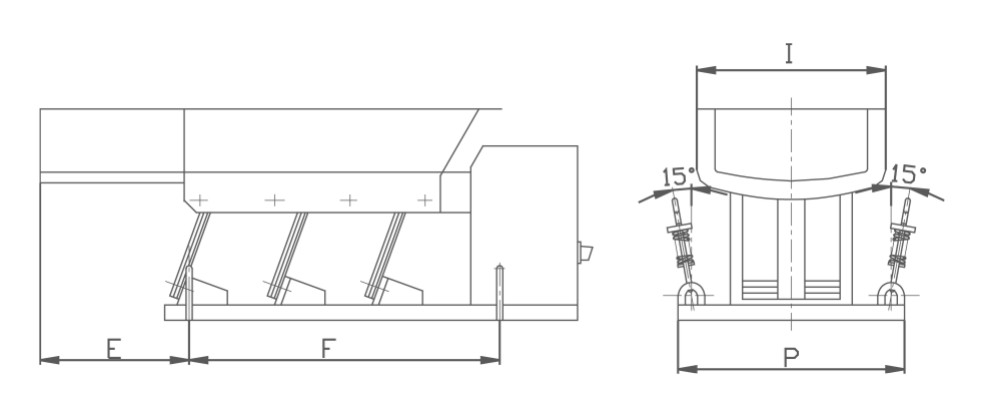

懸掛式外形圖
懸掛式外形尺寸表
單位：mm
| 型號 | DMA2 | DMA4 | DMA8 | DMA16 | DMA32 | DMA63 | DMA125 | DMA250 |
| E | 168 | 195 | 280 | 240 | 310 | 400 | 600 | 650 |
| F | 240 | 390 | 460 | 600 | 660 | 600 | 750 | 600 |
| P | 240 | 250 | 350 | 460 | 620 | 700 | 950 | 1380 |
| I | 230 | 239 | 336 | 400 | 550 | 730 | 970 | 1380 |
3、敞開溜嘴式
本產品設計時未考慮物料倉壓影響，為保證給料機的正常工作，應盡量減少料倉壓力的影響，建議設備使用時配置相應的溜嘴，溜嘴的形式及配置尺寸見下圖：
敞開溜嘴式外形圖
敞開溜嘴式外形尺寸表
單位：mm
