適用于煤礦和選煤廠產品外運裝車發貨，也可用于大型煤礦、沙廠裝車用
▌適用行業
適用于煤礦和選煤廠產品外運裝車發貨，也可用于大型煤礦、沙廠裝車用。
▌適用物料
適用于煤，礦石，沙子，燒結礦等。
▌產品簡介

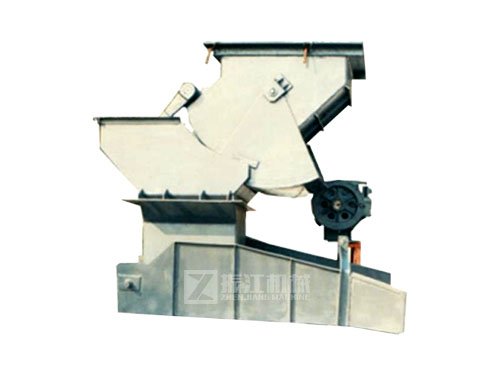

ZFD閘門適用于公路裝車用，屬間斷性裝車閘門．閘門形式為電動簸箕式。
▌產品結構
主要有雙口溜槽、簸箕、傳動體（電機、制動器、減速機）、行程開關等組成。
▌工作原理
電動裝車簸箕傳遞原理為煤通過皮帶運輸機進入溜槽，然后落入到簸箕內，進行裝料。
▌產品特點
具有消耗小，效率高，結構合理，低噪音，維修方便等特點。也可配備手動扇形調料閘門。
▌技術參數

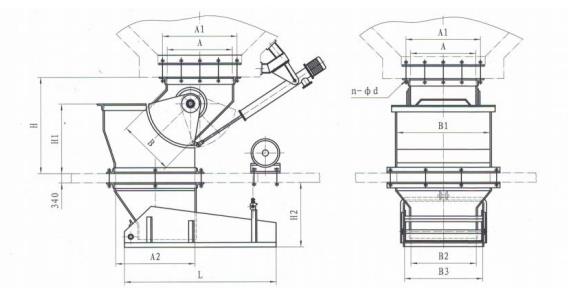

防寒型電動簸箕式裝車閘門安裝簡圖
防寒型電動簸箕式裝車閘門安裝尺寸表
| 型號 | 主要安裝尺寸 | 電液推桿型號 | 功率 | |||||||||||
| A | A1 | A2 | B | B1 | B2 | B3 | H | HI | H2 | L | n-Φd | |||
| ZFDY70 | 700 | 798 | 700 | 500 | 920 | 700 | 820 | 886 | 600 | 615 | 1500 | 12-Φ23 | DYT1000-530 | 1. 5 |
| ZFDY80 | 800 | 900 | 750 | 600 | 1020 | 800 | 950 | 960 | 650 | 650 | 1600 | DYT1000-630 | ||
| ZFDY90 | 900 | 1020 | 800 | 600 | 1150 | 950 | 1100 | 1350 | 700 | 670 | 1600 | 12-Φ27 | DYT1750-630 | 1.1 |
| ZFDY100 | 1000 | 1120 | 850 | 700 | 1250 | 1050 | 1200 | 1400 | 750 | 720 | 1800 | 16-Φ27 | DYT1750-730 | 2. 2 |
| ZFDY100T | 820 | 2500 | ||||||||||||
| ZFDY120 | 1200 | 1320 | 900 | 800 | 1450 | 1250 | 1400 | 1450 | 800 | 720 | 1800 | 16-Φ27 | DYT2500-830 | 3. 0 |
| ZFDY120T | 820 | 2500 | ||||||||||||
配套傳動裝置：
1、行星減速機NGW-42-12，制動器YWZ200/25，行程開關KCJ-1F。
2、擺線針減速機XWED63-391，限位開關NUK-5002C。
3、電動葫蘆CD1。
