河南驕陽機械設備有限公司
河南
面議
·
1624
適用于選礦、選煤、化工、制磚、食品、制藥、制堿、化肥、造紙等行業

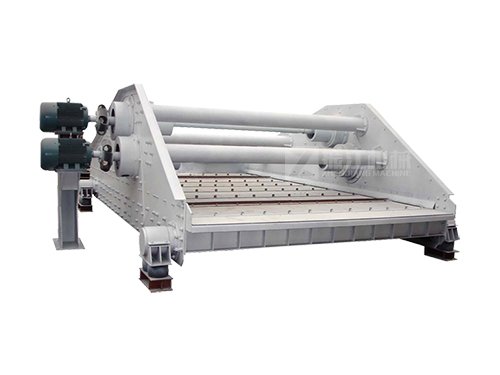

| GPS高頻篩─▌適用行業 適用于選礦、選煤、化工、制磚、食品、制藥、制堿、化肥、造紙等行業的干法、濕法篩分、分級、脫水。▌適用物料 適用于鐵礦、錫、鎢、鉭、鈮砂等。▌產品簡介 GPS高頻篩主要用于細粒脫水和分級，煤泥或尾礦回收。它具有較低的振幅、較高的頻率，這樣有利于物料的分層和脫水;安裝傾角多為負值，提高了脫水的效果;由于激振器位置不同，又分為上振式和下振式高頻篩。 該篩主體由高強鋼板制成，采用法蘭式激振器，由兩臺電機外拖動作反向自同步旋轉，使篩體沿直線方向做周期性往復運動，從而達到分級脫水目的。篩框采用高強度螺栓(或環槽鉚釘聯接)，結構堅固耐用。▌產品結構 GPS高頻篩結構簡圖▌工作原理 GPS高頻篩采用雙振源設計，激振器做同步反向運轉，兩組偏心質量產生的離心力沿振動方向的分力疊加，反向離心抵消，從而形成單一的沿振動方向的振動，使篩箱做作往復直線運動。設備整機水平安裝，而篩面安裝傾角多為負值，延長了物料在篩面的停留時間，從而提高了脫水或分級效果。 高頻篩采用高頻率小振幅振動，破壞漿料的表面張力，使細粒物料在篩面高速振蕩，加速了大密度有用物料的析離作用，提高了小于分離粒度物料與篩孔接觸的概率，造成了較好的分離條件，從而使小于分離粒度的物料，尤其是大密度的物料和礦漿一起透過篩孔篩出。▌產品特點 1、篩機整體為水平安裝，但篩網呈負角安裝，以保證良好的脫水或分級效果;2、篩網可選擇不銹鋼復合篩網，張緊式安裝，或不銹鋼焊接條縫篩板，壓緊式安裝，以滿足不同需要;3、可通過變頻器隨時調整振動頻率以達到良好的脫水效果;4、入料端可設置為弧形篩面，提高脫水效率;5、設置給料箱，保證物料均勻給入篩面;6、配有整體底架便于搬運和安裝;7、依靠篩上濾層截留細粒和積壓脫水。▌型號說明 ▌技術參數 型號篩面面積（m2）處理量（t/h）電動機主要尺寸(mm)參考重量（t）型號功率kWBB1B2LL1L2L3HHIH2GPS10252.53-8Y112M-42×41000132011202500200015048014406503202.5GPS12313.724-101200155012503100230025072014607003403.1GPS12364.325-12Y132S-42×5.51200155012803600260030087015207503403.5GPS15314.3415-201500188014803100230025072015207503503.7GPS15365.418-251500188014803600260030087017008003504.8GPS18366.4823-40180021*****03600260030087017008003505.5GPS20361.125-50Y132M-42×7.52000238017503600260030087018508503606.6GPS2045928-55Y160M-42×112000238017504500340035*****19808503607.3注：表中參數是按入料濃度≥45%，篩網孔徑0.15-1mm，雙振幅3-5mm給出的。上一篇：ZSK直線振動篩 |
