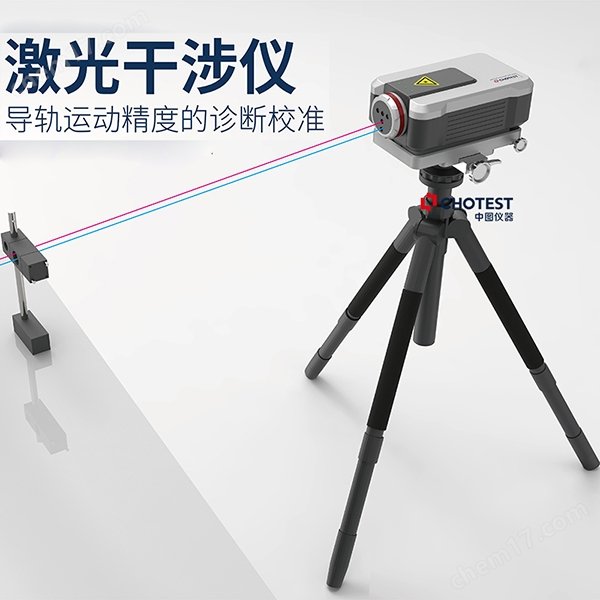

SJ6000機床激光干涉儀利用激光干涉現象來實現非接觸式測量，具有高精度、高分辨率、快速測量等優點。結合不同的光學鏡組，可實現線性測長、角度、直線度、垂直度、平行度、平面度等幾何參量的高精度測量。
SJ6000激光干涉儀系統具有豐富的模塊化組件，可根據具體測量需求而選擇不同的組件。主要鏡組如下圖所列，依次為線性鏡組、角度鏡組、直線度鏡組、垂直度鏡組、平面度鏡組、自動精密轉臺。
主要鏡組圖
其中，線性鏡組為標配，由線性干涉鏡、線性反射鏡和夾緊孔座構成。可滿足線性位移設備的定位精度、重復定位精度、反向間隙的測量與分析，以及反向間隙修正和螺距補償。

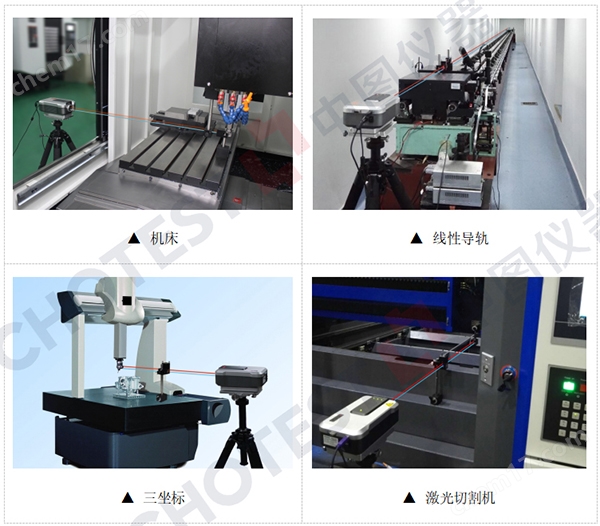

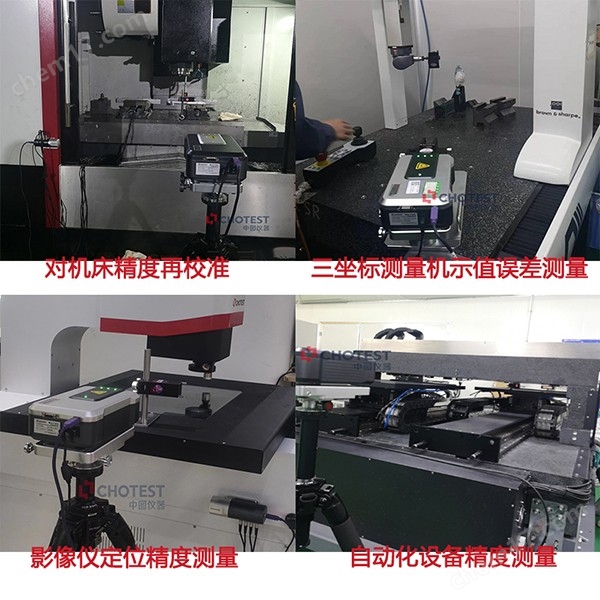

SJ6000機床激光干涉儀廣泛應用于機床、三坐標、機器人、3D打印設備、自動化設備、線性位移平臺、精密機械設備、精密檢測儀器等領域的線性測量。
在SJ6000激光干涉儀動態測量軟件配合下，可實現線性位移、角度和直線度的動態測量與性能檢測，以及進行位移、速度、加速度、振幅與頻率的動態分析，如振動分析、絲桿導軌的動態特性分析、驅動系統的響應特性分析等。
SJ6000動態測量軟件搭配線性鏡組、角度鏡組或直線度鏡組可以進行相應的線性、角度或直線度的動態測量與性能檢測。
動態測量包括基于時間的動態測量和基于距離的動態測量，SJ6000動態測量軟件可對動態測量數據進行位移分析、速度分析、加速度分析、振幅與頻率分析等。

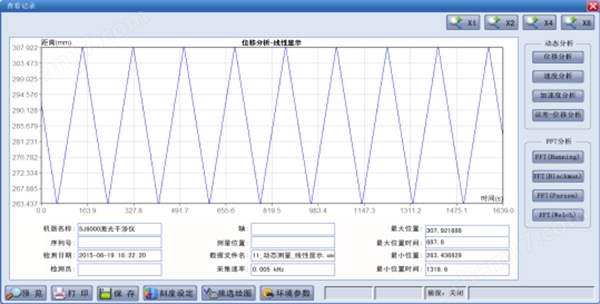

位移-時間曲線

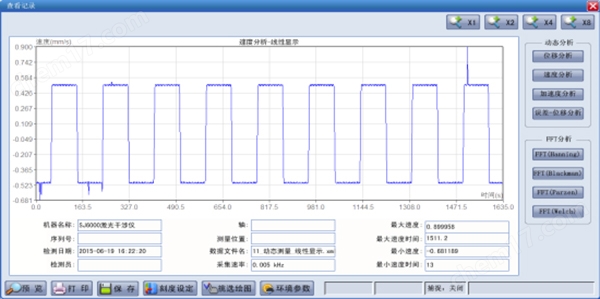

速度-時間曲線

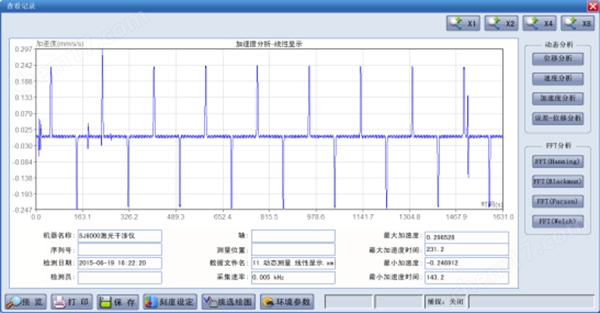

加速度-時間曲線

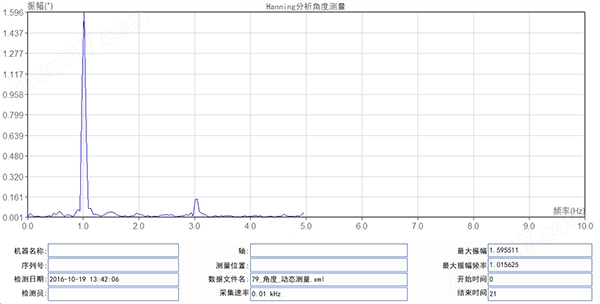

振幅-頻率曲線
1、基于時間的動態測量
機器運動控制性能評價：
(1)運動控制器PID控制參數測試與設置
(2)動后機器的穩定性測試與評價
(3)能運動控制器的微小步幅的測試
振動監視
(1)掃描應用：用于定位精度不重要，但恒速對實現高質量成像非常關鍵的場合
(2)機床應用：典型應用包括要求刀具慢速、平穩輪廓運動的高質量表面精加工
振動頻率分析
(1)被測對象的振動頻率分析
(2)FFT快速傅立葉變換分析
2、基于距離的動態測量
基于距離的動態測量，SJ6000激光干涉儀系統將沿著軸線“飛行"測量，即運動軸在不停頓的情況下以用戶定的間隔進行數據采集。
3、提供脈沖觸發方式采集
CT70正交觸發盒可監控光柵、編碼器、控制器等信號，配合SJ6000激光干涉儀，可實現脈沖觸發啟動采集和連續脈沖觸發采集。適用于運動軸在不停頓的情況下，觸發激光干涉儀按照定的間隔位置進行數據采集。
（1）可實現線性、角度、直線度、垂直度、平行度、平面度、回轉軸等幾何參量的高精密測量；
（2）可檢測數控機床、三坐標測量機等精密運動設備其導軌的線性定位精度、重復定位精度等，以及導軌的俯仰角、扭擺角、直線度、垂直度等；
（3）可實現對機床回轉軸的測量與校準；
（4）可根據用戶設定的補償方式自動生成誤差補償表，為設備誤差修正提供依據；
（5）具有動態測量與分析功能，包括位移分析、速度分析、加速度分析、振幅和頻率分析等，可進行振動分析、絲桿導軌的動態特性分析、驅動系統的響應特性分析等；
（6）SJ6000機床激光干涉儀支持手動或自動進行環境補償。
（1）友好的人機界面；
（2）豐富的應用功能模塊；
（3）向導式的操作流程；
（4）簡潔化的記錄管理；
（5）支持中文、英文和俄文界面；
（6）支持企業專屬模板定制。
